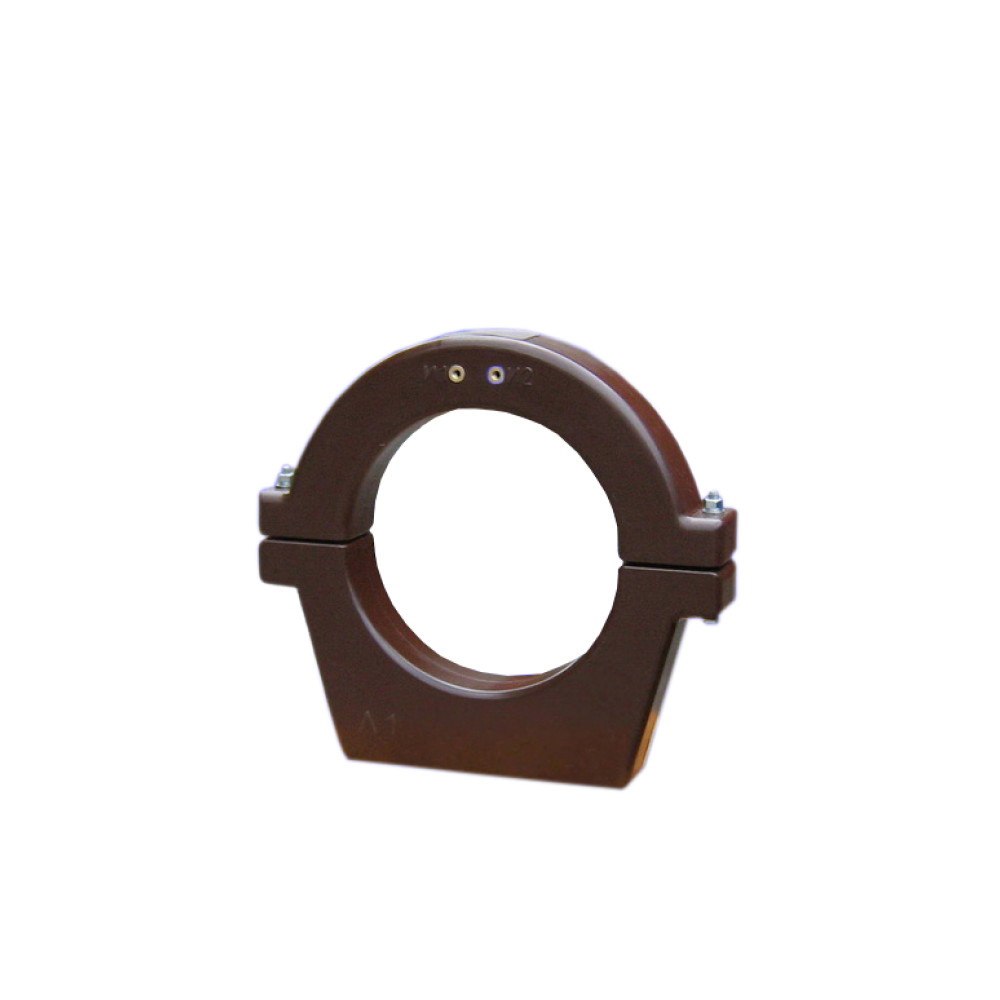

Трансформатори струму типу ТЗРЛ-В до 0,72 кВ

Трансформатори струму типу ТЗРЛ-В зроблені для установки в комплектні розподільні пристрої та застосовують для передачі сигналу вимірювальної інформації пристроїв захисту, автоматики та управління в установках змінного струму на клас напруги до 0,72 кВ частотою 50 Гц. Трансформатори можуть бути використані разом з високовольтними кабельями або в шинних лініях (3-110) кВ за умови, якщо головна ізоляція між струмопровідними жилами кабелю (шини) та вторинною обмоткою трансформаторів забезпечується ізоляцією кабелю (шини).
Трансформатори відповідають нормам ДСТУ IEC 60044-1: 2008, первинна перевірка провадиться згідно з ДСТУ 6097:2009.
Виготовлені для внутрішньої установки та відповідають виду кліматичного виконання У та категорії розміщення 2 за ГОСТ 15150. Відповідно до ДСТУ IEC 60044-1, категорія трансформаторів за температурою атмосферного повітря – «-40/40».

Відмінні риси ТЗРЛ-В:
Відповідність габаритних і приєднувальних розмірів з розмірами аналогічних трансформаторів інших виробників.
Можливість встановлення трансформатора без розрізу кабелю.
Клас точності трансформатора не змінюється протягом терміну служби.
Зручність та простота монтажу трансформатора.
Можливість пломбування вторинних виводів трансформатора.
Ізоляція на основі епоксидного компаунду забезпечує високу електричну міцність, ізоляційні та фізико-механічні властивості виробу, будучи одночасно його несучою конструкцією, повністю герметизує трансформатор, так само підвищує надійність виробу та зменшує до мінімуму обсяг профілактичних робіт при його експлуатації, зменшуючи при цьому вага та габарити. самого виробу. Конструкція з ізоляцією з епоксидного компаунду забезпечує високу пожежну та екологічну безпеку.

Основні технічні характеристики:
Найбільша робоча напруга обладнання: 0,72 кВ
Номінальна частота: 50Гц
Діаметр внутрішнього отвору: 70, 102, 206мм
Кількість вторинних обмоток: 1
Коефіцієнт трансформації: 25, 30, 60
Номінальний первинний струм: 25, 30, 60А
Максимальний первинний струм: 50, 60А
Номінальна сила струму вторинної обмотки: 1А
Номінальне навантаження вторинної обмотки при cos = 1: 1Ом
Чутливість: на Р1-Р2 при номінальному навантаженні та первинному струмі 0,25А не менше: 4, 8, 10 мВ
Односекундний струм термічної стійкості вторинної обмотки: 140А
Випробувальна однохвилинна напруга ізоляції: 3кВ
Маса: 6, 7, 12кг
