Комплектна трансформаторна підстанція 35/0,4 (з повітряним або кабельним введенням)

КТП для власних потреб номінальною вищою напругою 35 кВ, номінальною нижчою напругою 0,4 кВ, з номінальною потужністю силового трансформатора від 25 до 6300 кВА, з повітряним введенням високої напруги та кабельним виведенням низької напруги, кліматичного виконання УХЛ1.

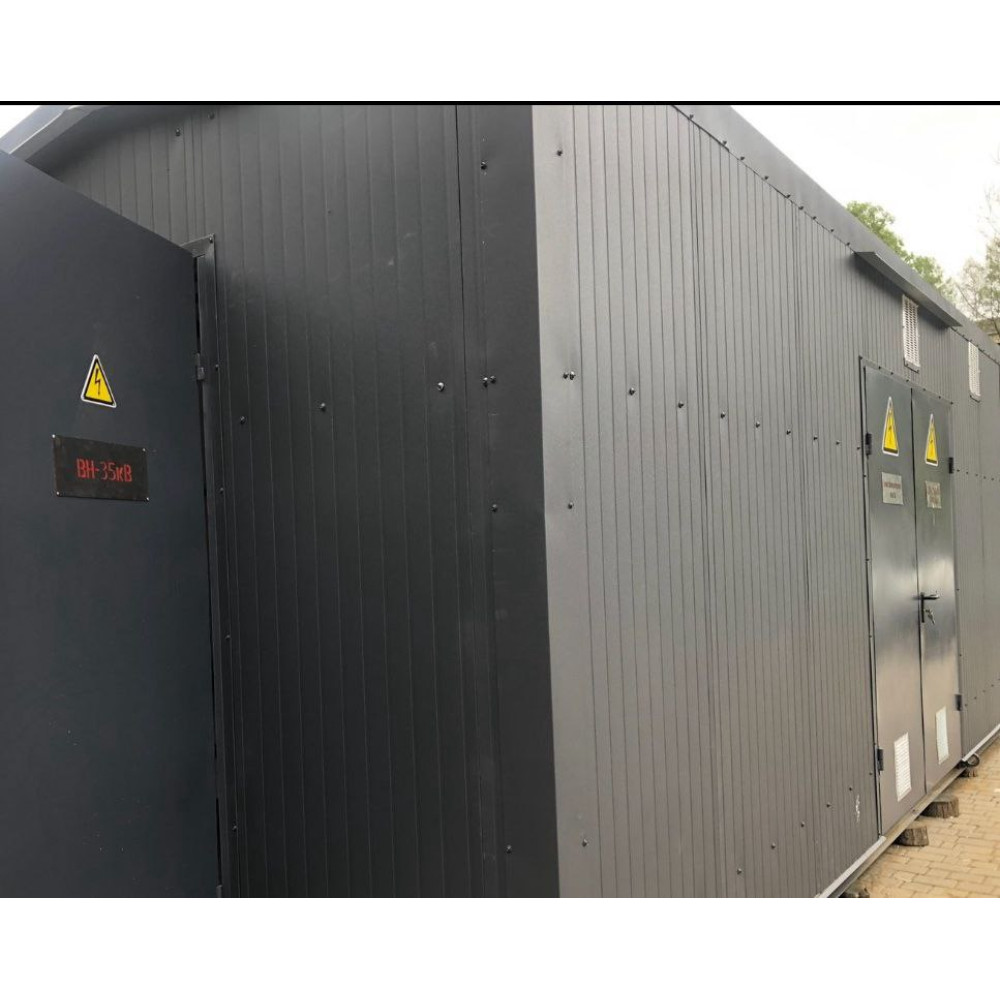

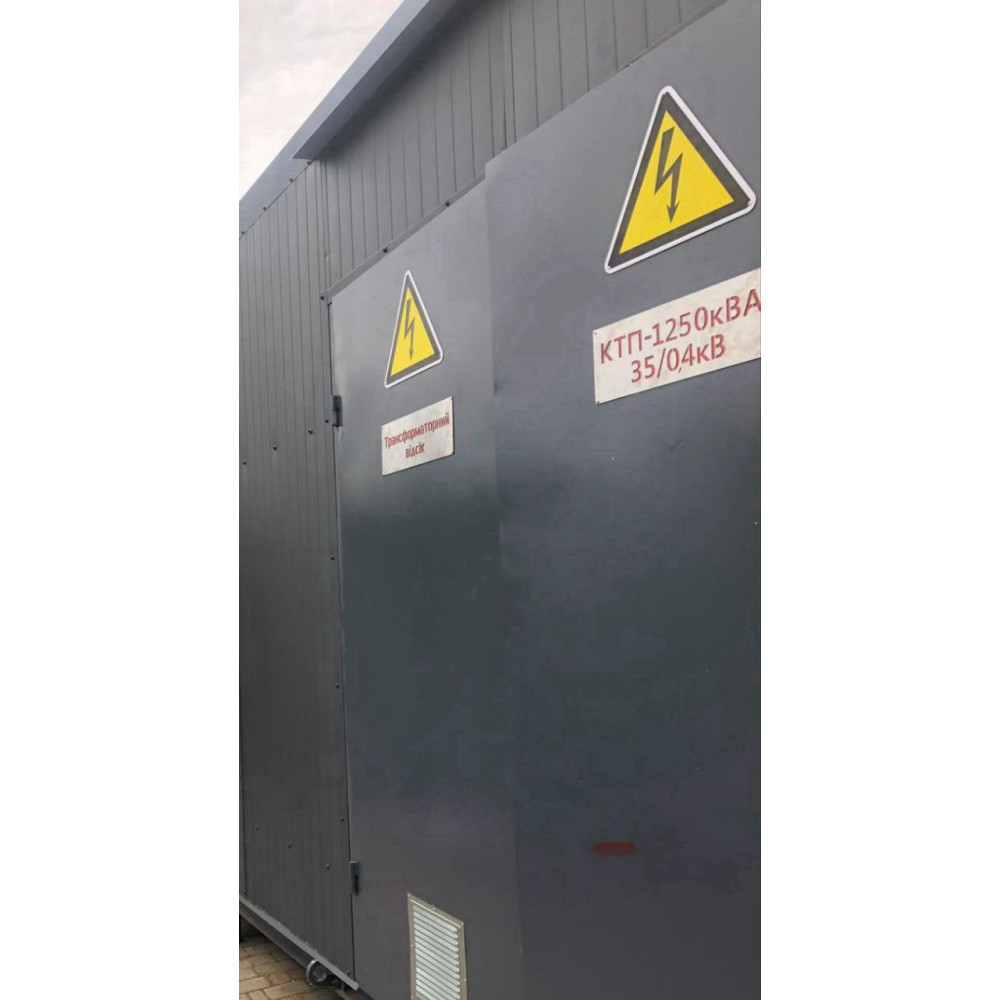

КТП-35/0,4 кВ являє собою мобільний блок-контейнерний будинок повної заводської готовності, що складається з відсіків:
- розподільчого пристрою 35 кВ (РУ-35 кВ);
- розподільчого пристрою 0,4 кВ (РУ-0,4 кВ);
- Силових трансформаторів.
Як розподільний пристрій РУ-35 кВ використовуються комплектні розподільні пристрої вискої якості, внутрішньої установки з шаф типу HMH «Ulusoy» з елегазовими вимикачами Merlin Gerin або з шаф типу ODRA36 з вакуумними вимикачами типу 3AH5 виробництва SIEMENS.

РУ-0,4 кВ комплектується панелями одностороннього обслуговування серії ЩО-90 із стаціонарно встановлюваними автоматичними вимикачами або рубильниками. Розподіл електричної енергії споживачам здійснюється кабелем марок ВВГ, ВБбШв, АВВГ, ААШв, ААБл. Введення-виведення під кабельні заходи виконуються з якісним ущільненням.

У КТП-35/0,4 кВ встановлюються силові двообмотувальні трансформатори трифазні сухого або масляного виконання. Силовий трансформатор встановлюється блок-контейнер або на відкриту платформу. Сухий трансформатор розміщується лише у блок-контейнері мобільного будинку. Під силовим масляним трансформатором у кожному відсіку розташований маслоприймач для 100% збору олії, що міститься в корпусі трансформатора. КТП-35/0,4 кВ комплектуються силовими трансформаторами українського або італійського виробника.

У КТП-35/0,4 кВ передбачено внутрішнє освітлення напругою 220 В, 50 Гц та переносне освітлення 36 В, 50 Гц. Для внутрішнього освітлення застосовуються світильники стель типу ЛПО з люмінесцентними лампами. Для зовнішнього освітлення та освітлення трансформаторного відсіку застосовуються настінні світильники типу НВП-03-60. Для опалення застосовуються трубчасті електронагрівачі або стельові інфрачервоні обігрівачі ECOSUN або ЕnergoStrip. Розрахункову температуру зовнішнього повітря для проектування опалення прийнято до мінус 60°С, розрахункову температуру всередині приміщення – не нижче плюс 5°С.

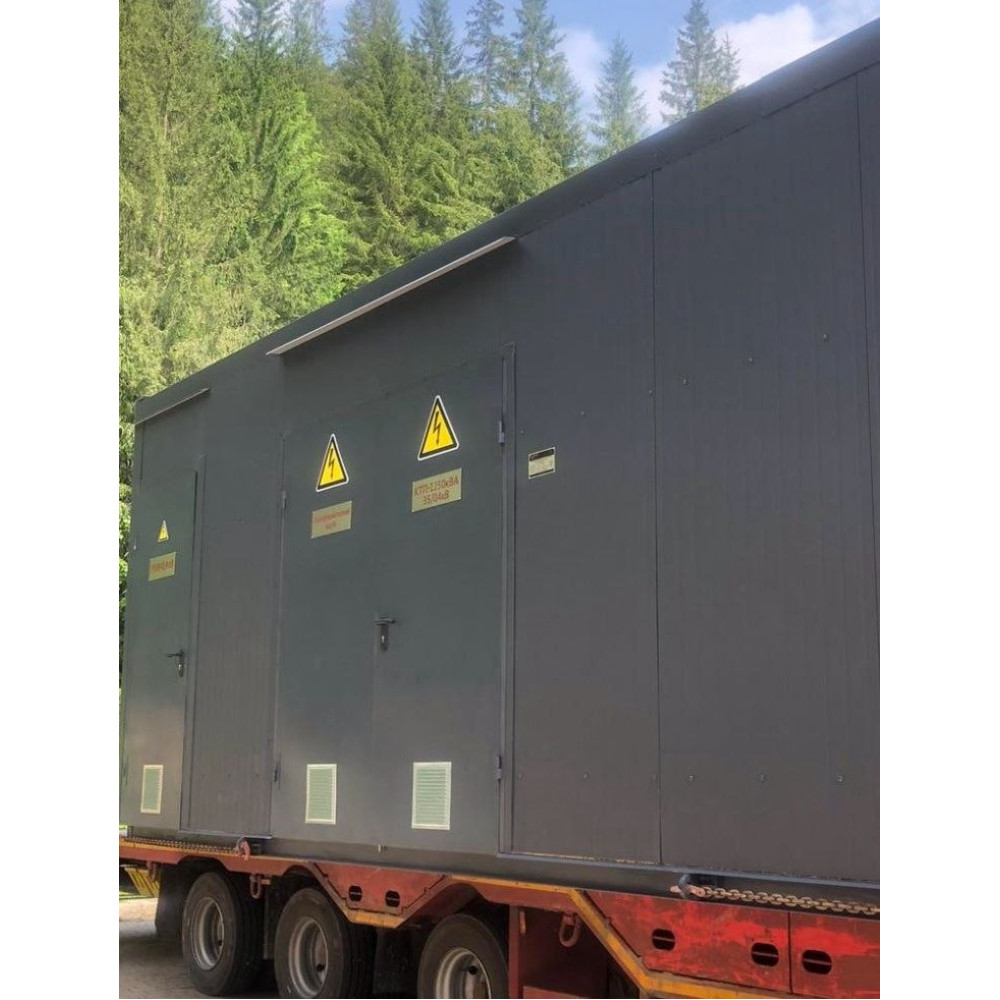

На замовлення в КТП-35/0,4 кВ встановлюються системи протипожежної сигналізації, охоронної сигналізації, вентиляції та кондиціювання, телеметрії, телемеханіки з можливістю підключення до АСУ. КТП-35/0,4 кВ поставляються споживачеві повністю зібраними, із встановленим у них електрообладнанням, залізничним чи автомобільним транспортом із зачиненими та опломбованими дверима. Портал під роз'єднувач встановлюється дома, також на місці здійснюється підключення кабелю від роз'єднувача до РУ-35 кВ. Підключення силового трансформатора до РУ-35 кВ здійснюється кабелем. Якщо будівля КТП-35/0,4 складається з двох або більше блок-контейнерів, то вони окремо доставляються автомобільним або залізничним транспортом на місце монтажу, де й виконуються стикування блок-контейнерів між собою, електромонтажні та пусконалагоджувальні роботи. Комплектні трансформаторні підстанції відповідають: ТУ У 31.2-32729641-002:2010
